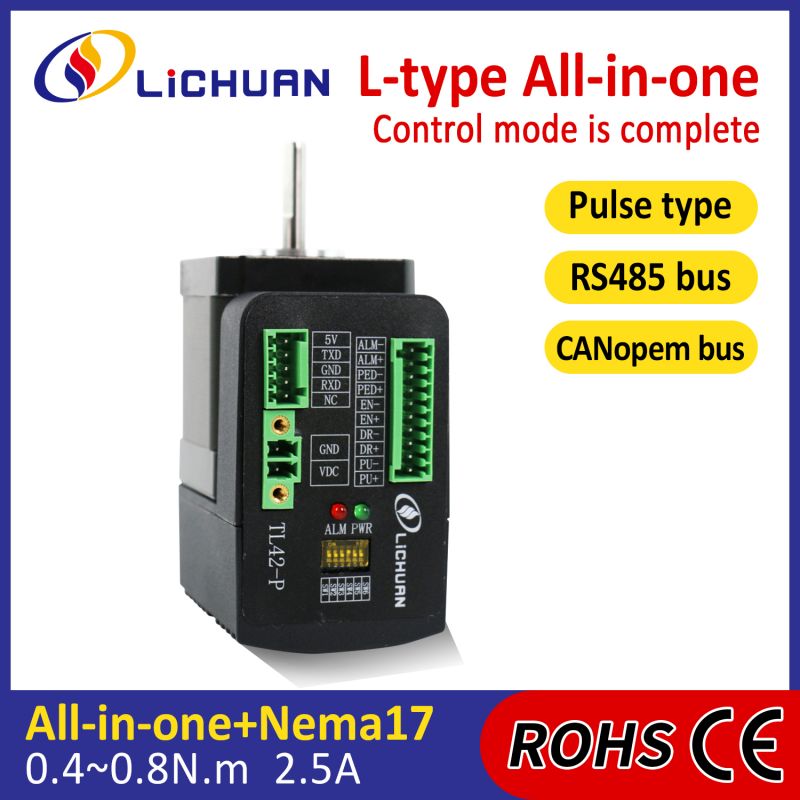

Der integrierte Schrittmotor Nema17 vom Typ L verfügt über einen offenen/geschlossenen Regelkreis mit Impulssteuerung, Ethercat-Bus und RS485-Bus. Intelligentes All-in-One-Servosystem. Schrittmotor mit geschlossenem Regelkreis, integriertem Controller und Encoder. Das platzsparende All-in-One-Servosystem vereinfacht die Installation. Flanschgröße: 42 mm. Haltedrehmoment 0,4 nm bis 0,8 nm. Wir sind Originalfabrik, wir haben CE, ROHS-Zertifikat.
Serie | Modus | Schritt Winkel |
Motor Länge |
Halten Drehmoment |
Bewertet Aktuell |
Rotor Trägheit |
Motor Gewicht |
|
Offener Kreislauf | Geschlossener Kreislauf | () | L(mm) | (Nm) | (A) | (g.cm2) | (Kg) | |
Impuls Serie |
TLO42P-24V-04 | TLC42P-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42P-24V-08 | TLC42P-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
RS485 Serie |
TLO42R-24V-04 | TLC42R-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42R-24V-08 | TLC42R-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
CANopen Serie |
TLO42C-24V-04 | TLC42C 24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42C-24V-08 | TLC42C-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
Encoder-Auflösung (PPR): Offener Regelkreis: Keine / Geschlossener Regelkreis: 1000 |

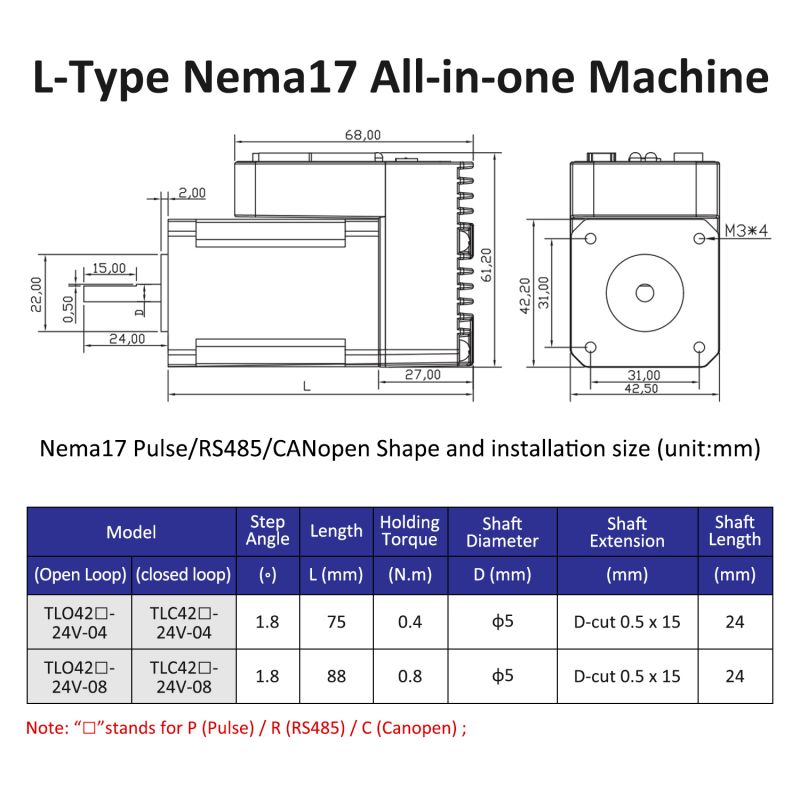

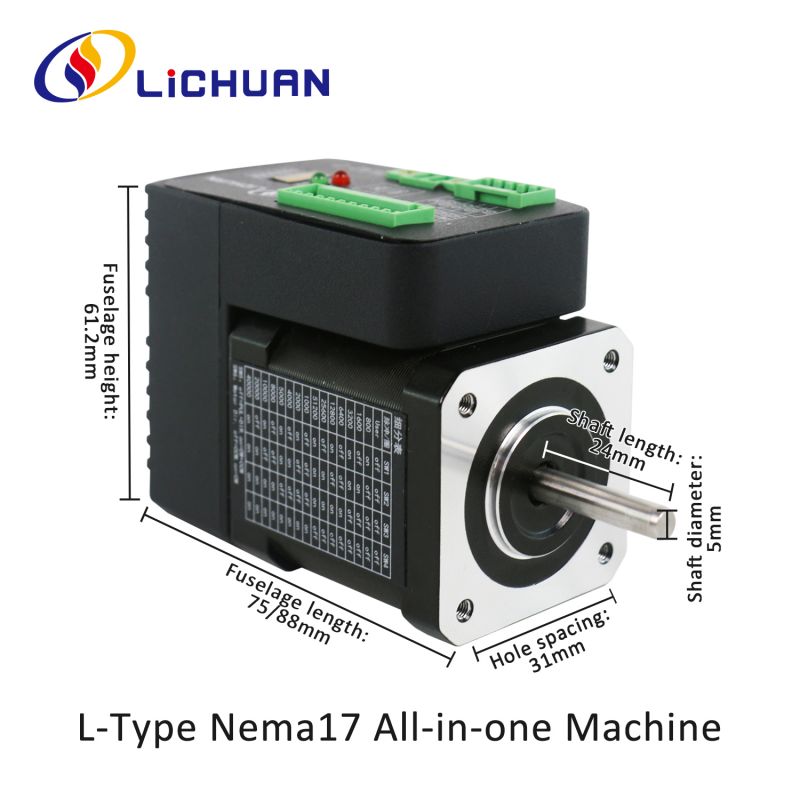

Serie | Modell | Schaftdurchmesser | Schaftverlängerung | Schaftlänge | ||
Offener Kreislauf | Geschlossener Kreislauf | D(mm) | (mm) |
|
||
Impuls Serie |
TLO42P-24V-04 | TLC42P-24V-04 | f5 | D-Schnitt | 0,5X15 | 24 |
TLO42P-24V-08 | TLC42P-24V-08 | f5 | D-Schnitt | 0,5X15 | 24 | |
RS485 Serie |
TL042R-24V-04 | TLC42R-24V-04 | f5 | D-Schnitt | 0,5X15 | 24 |
TL042R24V-08 | TLC42R-24V-08 | f5 | D-Schnitt | 0,5X15 | 24 | |
CANopen Serie |
TLO42C-24V-04 | TLC42C-24V-04 | f5 | D-Schnitt | 0,5X15 | 24 |
TL042C-24V-08 | TLC42C-24V-08 | f5 | D-Schnitt | 0,5X15 | 24 |
