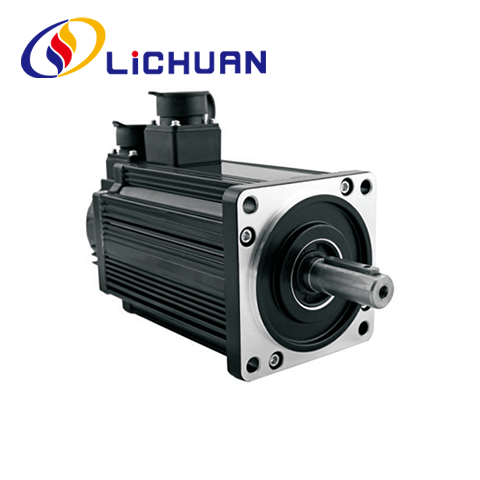

110-mm-Flanschserie AC 220 V Servomotor
  • 110-mm-Flanschserie AC 220 V Servomotor110-mm-Flanschserie AC 220 V Servomotor

110-mm-Flanschserie AC 220 V Servomotor

LICHUAN® ist einer der professionellen Hersteller und Fabriken von AC-220-V-Servomotoren der 110-mm-Flanschserie in China und verfügt über starke Stärke und umfassendes Management.

Anfrage absenden

Produktbeschreibung


LICHUAN® heißt Sie herzlich willkommen im Großhandel mit 110-mm-Flansch-AC-220-V-Servomotoren aus unserer Fabrik. Unsere Produkte sind CE-zertifiziert und verfügen derzeit über einen großen Lagerbestand im Werk. Wir bieten Ihnen guten Service und werkseitig ermäßigte Preise

Der AC-Servomotor der Serie 110 enthält Leistungsspezifikationen von 0,6 kW, 0,8 kW, 1,2 kW, 1,5 kW, 1,2 kW und 1,8 kW. Der Servomotor läuft reibungslos, das Geräusch ist sehr gering und eignet sich für eine Vielzahl von hochpräzisen Steuerungsanwendungen für industrielle Automatisierungsgeräte. Der Servomotor Der Servomotor unterstützt 2500 ppm, 17-Bit-Inkrementalgeber, 17-Bit-Absolutwertgeber und Bremse. Dieser Servomotor kann in verschiedenen automatisierten Maschinen wie CNC, Fräsmaschinen, Verpackungsmaschinen, Beutelmaschinen, Lasern, Graviermaschinen usw. verwendet werden.

Technische Spezifikationen

Motormodus l LCMT-06L□C -110M02030 LCMT-08L□
-110M04020
LCMT-12L□
-110M04030
LCMT-15L□
110M05030
LCMT-12L□C -110M06020 LCMT-18LOO
-110M06030
Nennleistung (KW) 0.6 0.8 1.2 1.5 1.2 1.8
Nennspannung (V) 220 220 220 220 220 220
Nennstrom (A) 2.5 3.5 5.0 6.0 4.5 6.0
Nenngeschwindigkeit (U/min) 3000 2000 3000 3000 2000 3000
Haltemoment (N.m) 2.0 4.0 4.0 5.0 6.0 6.0
Spitzendrehmoment (Nm) 6.0 12 12 15 12 18
Spannungskonstante (V/1000 U/min) 56 79 54 62 83 60
Drehmomentkoeffizient (Nm/A) 0.8 1.14 0.8 0.83 1.3 1.0
Rotorträgheit (Kg.m²) 0,31×10³ 0,54×10³ 0,54×10³ 0,63×10³ 0,76×10³ 0,76×10³
Phasenwiderstand (Ω) 3.6 2.41 1.09 1.03 1.46 0.81
Phaseninduktivität (mH) 8.32 7.3 3.3 3.43 4.7 2.59
Mechanisch
Zeitkonstante  (Ms)
2.3 3.0 3.0 3.33 3.2 3.2
Gewicht (kg) 4.5 5.2 5.5 6.1 6.7 6.7
Encoder-Zeilennummer (PPR) 2500 /Absolutwertgeber
Isolationsklasse Klasse B (130°℃)
Sicherheitsklasse IP65
Umgebung nutzen Temperatur: -20°C~+50℃    Luftfeuchtigkeit: Unter 90 % RH Keine Betauung
Motorwicklungsstecker Wickeldraht U v w SPORT
Seriennummer des Steckers 2 3 4 1
Encoder-Stecker Signalleitungskabel 5V ov A+ B+ Z+ - - - U+ V+ W+ - - - SPORT
Seriennummer des Steckers 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1

Installationshinweise

1. Wenn sich Montage-/Demontageteile am Motorwellenende befinden, schlagen Sie nicht mit Gewalt auf die Welle, da sonst der Encoder auf der anderen Seite der Welle beschädigt werden kann.
2. Versuchen Sie, Vibrationen der Wellenbasis zu vermeiden, da sonst die Welle beschädigt werden kann.

110 Serie
Nenndrehmoment (Nm) 2.0 4.0 5.0 6.0
LA (Länge) 159 189 204 219
LB (Wellenlänge) 55 55 55 55
LC (Falztiefe) 5.0 5.0 5.0 5.0
LD (Flanschtiefe) 12 12 12 12
LE (Falzdurchmesser) 95 95 95 95
LF (Flanschgröße) 110 110 110 110
LG (Diagonalabstand) 130 130 130 130
LZ (Installationslöcher) 9.0 9.0 9.0 9.0
S (Wellendurchmesser) 19 19 19 19
W (Schlüsselschlitzbreite) 6.0 6.0 6.0 6.0
H (Schlüssel zum Radstand) 21.5 21.5 21.5 21.5
Körperlänge mit Bremse 223 263 278 293

Aussehen und Einbaumaße (Einheit: mm)



SCHALTPLAN UND SERVO-PERIPHERIEGERÄTE

Der abstrakte Schaltplan des Servotreibers der Lichuan A4-Serie und mehrere häufig verwendete Parametereinstellungen.



AC 220V Servomotor, ein komplettes Kit



Lichuan Factory Produktionsproduktmaschine


  • Schnitzmaschine

  • Beschichtungsausrüstung

  • Faserlaster-Markierungsmaschine

  • Schraubmaschine

  • Prüfung der Maschine

  • UV-Drucker

  • Automatische Lötmaschine

  • Haltedrehmoment-Prüfmaschine

  • Schraubenmaschine

  • Oszillograph-Maschine

Branchenanwendungen


  • Roboterarm

  • Laser-Schneide-Maschine

  • 3d Drucken

  • CNC-Maschine

  • Automatische Assertmbly

  • Graviermaschine
